Содержание
Данное руководство пользователя предназначено для ознакомления с компьютеризированной системой, использующей алгоритмы компьютерного зрения для анализа изображений, распознавания объектов, контроля качества и других задач.
1. Вход в Систему
1. Запустить приложение Системы.
2. Ввести имя пользователя и пароль в соответствующие поля.
3. Нажать кнопку "Войти".
2. Загрузить файлы для сравнения
1. Перейти в раздел «Сравнение файлов», подраздел «Задания на сравнение».
2. Нажать кнопку «Создать».
3. Заполнить поля: «Ответственный за отчет», «Тип сравнения»
4. В строке Эталон файл нажать кнопку «Загрузить».
5. Выбрать первый файл для сравнения.
6. В строке Таргет файл нажать кнопку «Загрузить».
7. Выбрать второй файл для сравнения.
3. Настройки сравнения
1. Перейти в раздел «Сравнение файлов», подраздел «Задания на сравнение».
2. В поле «Настройки сравнения» нажать кнопку «Изменить»

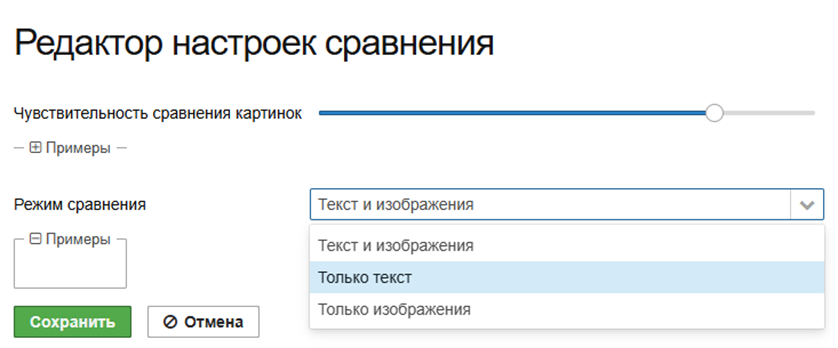

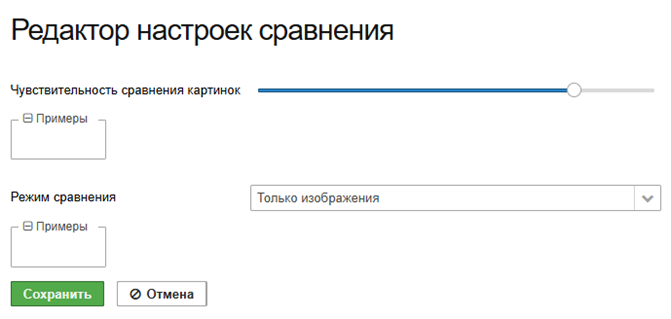

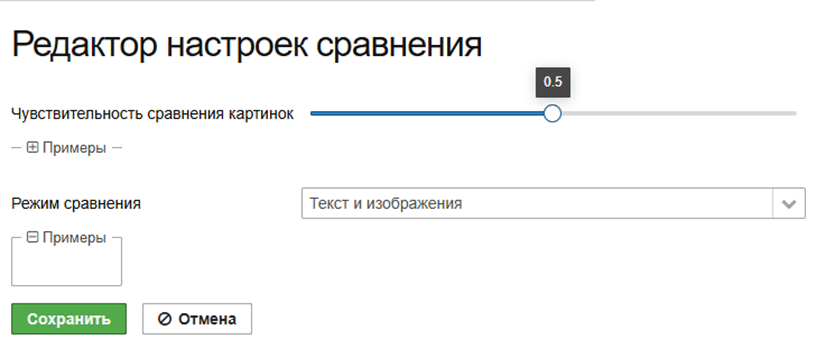

3. В Редакторе настроек сравнения, передвигая ползунок, выбрать Чувствительность сравнения картинок.
4. В выпадающем списке выбрать Режим сравнения.
5. Нажать кнопку «Сохранить»
4. Переворот страницы
1. Перейти в раздел «Сравнение файлов», подраздел «Задания на сравнение».
2. Нажать кнопку «Создать».
3. Заполнить поля: «Ответственный за отчет», «Тип сравнения»
4. В строке Эталон файл нажать кнопку «Загрузить».
5. Выбрать первый файл для сравнения.
6. Открылся Редактор файла к сравнению. При необходимости нажать кнопку «Повернуть страницу» или «Повернуть все страницы». Если необходимости переворачивать страницы нет, то сразу нажать кнопку «Сохранить»
7. Убедится, что страница/страницы перевернулись
8. Нажать кнопку «Сохранить». Дальше процесс перейдет на этап выбора области для сравнения.
Выбрать область для сравнения и исключения
1. Перейти в раздел «Сравнение файлов», подраздел «Задания на сравнение».
2. Нажать кнопку «Создать».
3. Заполнить поля: «Ответственный за отчет», «Тип сравнения»
4. В строке Эталон файл нажать кнопку «Загрузить».
5. Выбрать первый файл для сравнения.
6. В открывшемся файле выделить необходимую область для сравнения.
*Рекомендуется в типе сравнения «Упаковка» в эталон файлах (файлы минздрав) выделять область для сравнения в которую входит только упаковка.
7. Нажать кнопку «Сохранить выделенные области».
* Если требуется сравнить весь файл, то области не выделять, сразу нажать кнопку «Сохранить выделенные области»
8. Нажать кнопку «Исключить области».
9. В открывшемся файле выделить необходимую область для исключения.
*Рекомендуется в типе сравнения «Инструкция» в эталон файлах (файлы минздрав) исключать номер страницы: Выделить номер страницы, нажать кнопку «Отметить добавленную область на всех страницах».
*Рекомендуется в типе сравнения «Упаковка» в эталон файлах (файлы минздрав) исключать элементы, которые не относятся к упаковке. Исключать штрих-коды, переменные данные
10. Нажать кнопку «Сохранить выделенные области».
11. В строке Таргет файл нажать кнопку «Загрузить».
12. Выбрать первый файл для сравнения.
13. В открывшемся файле выделить необходимую область для сравнения.
Рекомендуется в типе сравнения «Инструкции» в таргет файлах (макеты) выделять область для сравнения, в которую входит только инструкция, без элементов типографии.
Рекомендуется в типе сравнения «Упаковка» в таргет файлах (макеты) выделять область для сравнения, в которую входит только упаковка.
14. Нажать кнопку «Сохранить выделенные области».
15. Нажать кнопку «Исключить области».
16. В открывшемся файле выделить необходимую область для исключения
*Рекомендуется в типе сравнения «Упаковка» в таргет файлах (макеты) исключать элементы, которые не относятся к упаковке. Исключать штрих-коды, переменные данные
17. Нажать кнопку «Сохранить выделенные области».
5. Запуск сравнения файлов
1. Перейти в раздел «Сравнение файлов», подраздел «Задания на сравнение».
2. Нажать кнопку «Создать».
3. Заполнить поля: «Ответственный за отчет», «Тип сравнения»
4. В строке Эталон файл нажать кнопку «Загрузить».
5. Выбрать первый файл для сравнения. Выбрать области для сравнения и исключения.
6. В строке Таргет файл нажать кнопку «Загрузить».
7. Выбрать второй файл для сравнения. Выбрать области для сравнения и исключения.
8. В поле «Настройки сравнения» нажать кнопку «Изменить».
9. В Редакторе настроек сравнения, передвигая ползунок, выбрать Чувствительность сравнения картинок.
10. В выпадающем списке выбрать Режим сравнения.
11. Нажать кнопку «Сохранить».
12. Нажать кнопку «Начать сравнение».
13. Подтвердить сравнение.
6. Ручная проверка
1. Перейти в раздел «Сравнение файлов», подраздел «Отчеты сравнения».
2. Выбрать необходимое незавершенное сравнение, нажать кнопку «Изменить».
3. Выбрать Различие №1 и принять решение по различию: Принимается или Не принимается. Нажать соответствующую кнопку.
Принимается – важное различие действительно присутствует.
Не принимается – различие допустимое или ложное (система отметила различие, но на самом деле различия нет).
4. Повторить шаг 3 со всеми остальными различиями.
5. Нажать кнопку «Завершить проверку».
7. Добавление комментария к различию
1. Перейти в раздел «Сравнение файлов», подраздел «Отчеты сравнения».
2. Выбрать необходимое незавершенное сравнение, нажать кнопку «Изменить».
3. Выбрать Различие №1 в поле Комментарий ввести необходимый текст.
4. Повторить шаг 3 со всеми различиями, которым необходимо оставить комментарий.
8. Самостоятельное создание различия
1. Перейти в раздел «Сравнение файлов», подраздел «Отчеты сравнения».
2. Выбрать необходимое незавершенное сравнение, нажать кнопку «Изменить».
3. Выбрать Различие без пары. Справа у различия нажать кнопку «Дополнительно».
4. Нажать кнопку «Создать различие».
5. В открывшемся окне «Создание пары» выбрать нужный элемент. Нажать кнопку «Выбрать».
6. В окне предпросмотра различия нажать кнопку «Добавить различие».
6. В новой паре различий принять решение по различию: Принимается или Не принимается. Нажать соответствующую кнопку.
9. Ручное сохранение прогресса
1. Перейти в раздел «Сравнение файлов», подраздел «Отчеты сравнения».
2. Выбрать необходимое незавершенное сравнение, нажать кнопку «Изменить».
3. Выбрать Различие №1 и принять решение по различию: Принимается или Не принимается. Нажать соответствующую кнопку.
4. Нажать кнопку «Сохранить»
5. Выбрать еще раз необходимое незавершенное сравнение из шага 2, нажать кнопку «Изменить»
6. Убедиться, что все действия сохранены
10. Ручная разметка инструкций
1. Перейти в раздел «Сравнение файлов», подраздел «Отчеты сравнения».
2. Выбрать необходимое незавершенное сравнение, нажать кнопку «Изменить».
3. Нажать кнопку «Переразметить и сравнить»
4. Открылся Редактор разметки элементов Эталон файла.
5. Поставить галочку в чек-боксе «Режим редактирования». В поле Тип редактируемых документов выбрать вариант «Изображение». В файле выделились элементы, которые относятся к типу «Изображение»
6. Выделить новый элемент в файле, который будет отображаться типом «Изображение».
! Кнопку «Сохранить выделенные области» необходимо нажимать в конце редактирования всех элементов!
7.Сменить тип элементов на «Текстовые колонки». В файле выделились элементы, которые относятся к типу «Текстовые колонки». Можно удалить элемент с типом «Текстовые колонки», если нажать на красный крестик сверху справа от выделенного элемента, тогда этот элемент не будет сравниваться.
Рекомендуется использовать ручную разметку в случаях:
1. Система не обнаружила элемент для сравнения;
2. Система ошибочно определила тип элемента;
3. Система не разъединила или не объединила несколько элементов.
8.Убрать галочку в чек-боксе «Режим редактирования». Убедиться, что элементы определены верно, согласно цветовому обозначению.
9.Нажать кнопку «Сохранить выделенные области». Подтвердить действие.
10. Открылся Редактор разметки элементов таргет файла.
11.Повторить шаги 5-9 для таргет файла.
12.Запущено повторное сравнение
13.Когда сравнение завершится, перейти в Отчет и убедиться, что различия сформировались с учетом ручной разметки.
11. Ручная разметка упаковок
1. Перейти в раздел «Сравнение файлов», подраздел «Отчеты сравнения».
2. Выбрать необходимое незавершенное сравнение упаковки, нажать кнопку «Изменить».
3. Нажать кнопку «Переразметить и сравнить».
4. Открылся Редактор разметки элементов Эталон файла.
5. Поставить галочку в чек-боксе «Режим редактирования». В поле Тип редактируемых документов выбрать вариант «Разворот упаковки».
6. Выбрать элемент и нажать на красный крестик (элемент не будет сравниваться)
7. Заново выделить элемент.
8. Если необходимо разъединить один элемент на несколько разных.
9. Убрать галочку в чек-боксе «Режим редактирования». Убедиться, что элементы определены верно, согласно цветовому обозначению.
10. Нажать кнопку «Сохранить выделенные области». Подтвердить действие.
11. Открылся Редактор разметки элементов таргет файла.
12. Повторить шаги 5-10 для таргет файла.
13. Запущено повторное сравнение
12. Просмотр и скачивание сводки
1. Перейти в раздел «Сравнение файлов», подраздел «Отчеты сравнения».
2. Выбрать необходимое незавершенное сравнение, нажать кнопку «Скачать отчет».
3. В открывшейся вкладке открылся файл «Сводка по итогам сравнения».
4. Нажать кнопку «Скачать». Сохранить файл на устройство.
13. Просмотр и скачивание отчета
1. Перейти в раздел «Сравнение файлов», подраздел «Отчеты сравнения».
2. Выбрать необходимое завершенное сравнение, нажать кнопку «Скачать отчет».
3. В открывшейся вкладке открылся файл «Отчет по итогам сравнения».
4. Нажать кнопку «Скачать». Сохранить файл на устройство.
14. Скачать обработанный Эталон файл, в котором будут выделенные области для сравнения и не будет исключенных областей
1. Перейти в раздел «Сравнение файлов», подраздел «Отчеты сравнения».
2. В окне Визуализация различий под Эталон файлом нажать кнопку «Скачать обработанные файлы».
3. Сохранить на устройство файл (формат zip)
15. Скачать обработанный Таргет файл, в котором будут выделенные области для сравнения и не будет исключенных областей
1. Перейти в раздел «Сравнение файлов», подраздел «Отчеты сравнения».
2. В окне Визуализация различий под Таргет файлом нажать кнопку «Скачать обработанные файлы».
3. Сохранить на устройство файл (формат zip)
17. Выбрать слои для сравнения
1. Перейти в раздел «Сравнение файлов», подраздел «Задания на сравнение».
2. Нажать кнопку «Создать».
3. Заполнить поля: «Ответственный за отчет», «Тип сравнения»
4. В строке Эталон файл нажать кнопку «Загрузить».
5. Выбрать первый файл для сравнения. Выбрать области для сравнения и исключения.
6. В строке Таргет файл нажать кнопку «Загрузить».
7. Выбрать второй файл для сравнения. Выбрать области для сравнения. В окне Слои поставить галочки рядом со слоями, которые необходимо оставить для сравнения. Нажать кнопку «Отобразить слои».
18. Удаление записи
1. Перейти в раздел «Сравнение файлов», подраздел «Отчеты сравнения» или «Задачи на сравнение»
2. Выбрать запись, которую необходимо удалить, нажать кнопку «Удалить»
Часто задаваемые вопросы
Вопрос: Почему OCR ошибается даже в идеальных условиях на упаковках?
Ответ: Даже при четком изображении OCR может ошибаться из-за визуального сходства символов (О/0, I/l, П/Л, B/В) и отсутствия контекстного понимания — модель анализирует отдельные буквы как графические паттерны, не зная значения слов. Это вероятностная система, которая выбирает наиболее похожий по форме вариант, а не самый логичный с точки зрения языка.
