Диаграммы BPMN
Диаграмма BPMN (Business Process Model and Notation) — это визуальный инструмент, который используется для моделирования и управления бизнес-процессами. В нашем приложении BPMN диаграммы служат основой для описания и оптимизации рабочих процессов, позволяя пользователям легко визуализировать последовательность действий, роли и взаимодействия между участниками.

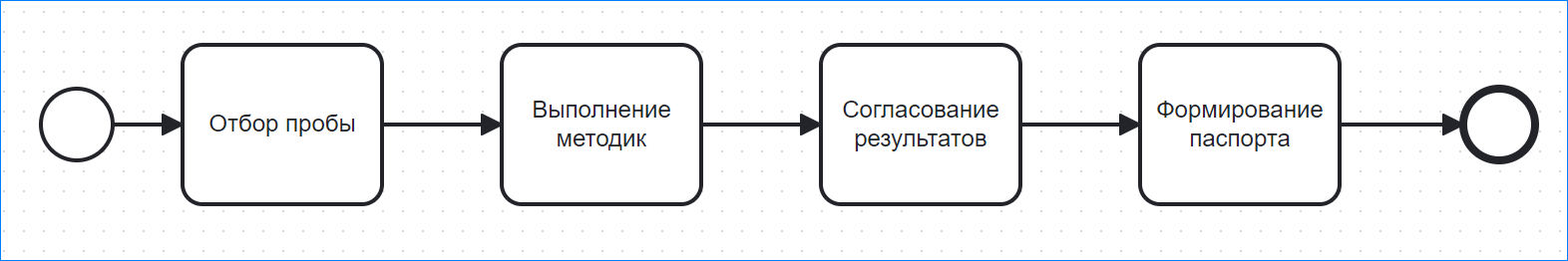

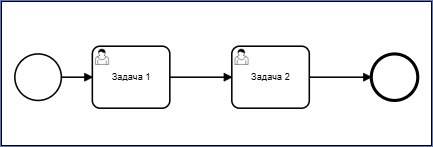

Рассмотрим на примере процесса "Отбор проб готовой продукции".
Первой задачей процесса будет "Отбор проб". По окончанию выполнения задачи будет доступна к выполнению следующая задача "Выполнение методик". Рассматриваемая диаграмма не имеет условий возврата к предыдущей задаче. Задачи выполняются последовательно.
Выполнение задач может быть последовательным как на диаграмме выше или иметь ветвления в зависимости от условий.
Все это настраивается во встроенном редакторе диаграмм процесса.
Настройка диаграммы процесса
Создадим процесс из двух задач.
Создание директории для хранения процесса

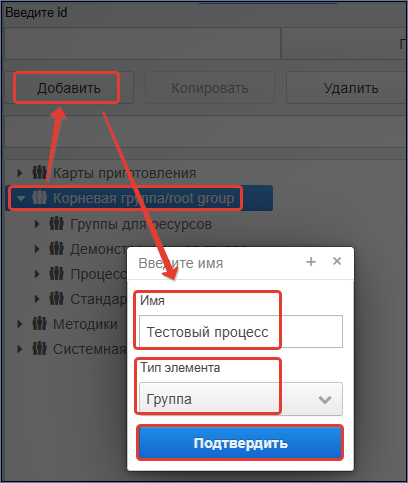

- Перейдите в "Базовую иерархию".
- Выберите родительскую группу в дереве иерархии и нажмите "Добавить".
- В окне "Введите имя" заполните поля:
- Имя - укажите название добавляемой группы.
- Тип элемента - выберите "Группа".
- Подтвердить - сохранить результат.
Далее добавим элементы процесса.
Добавление элементов процесса

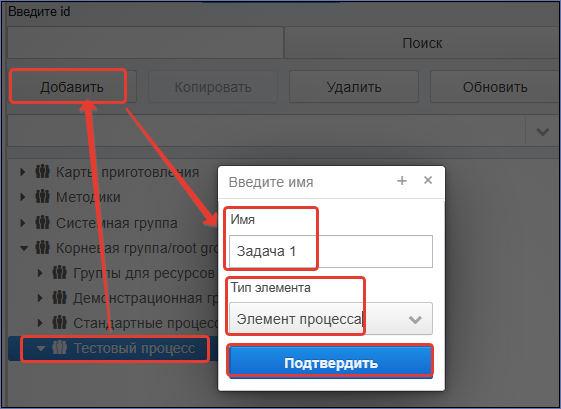

- Выберите добавленную группу хранения и нажмите кнопку "Добавить".
- В окне "Введите имя" заполните поля:
- Имя - введите название элемента "Задача 1"
- Тип элемента - укажите "Элемент процесса"
- Подтвердить - сохраните результат.
Аналогичным образом добавьте элемент процесса "Задача 2"
Настройка элементов процесса

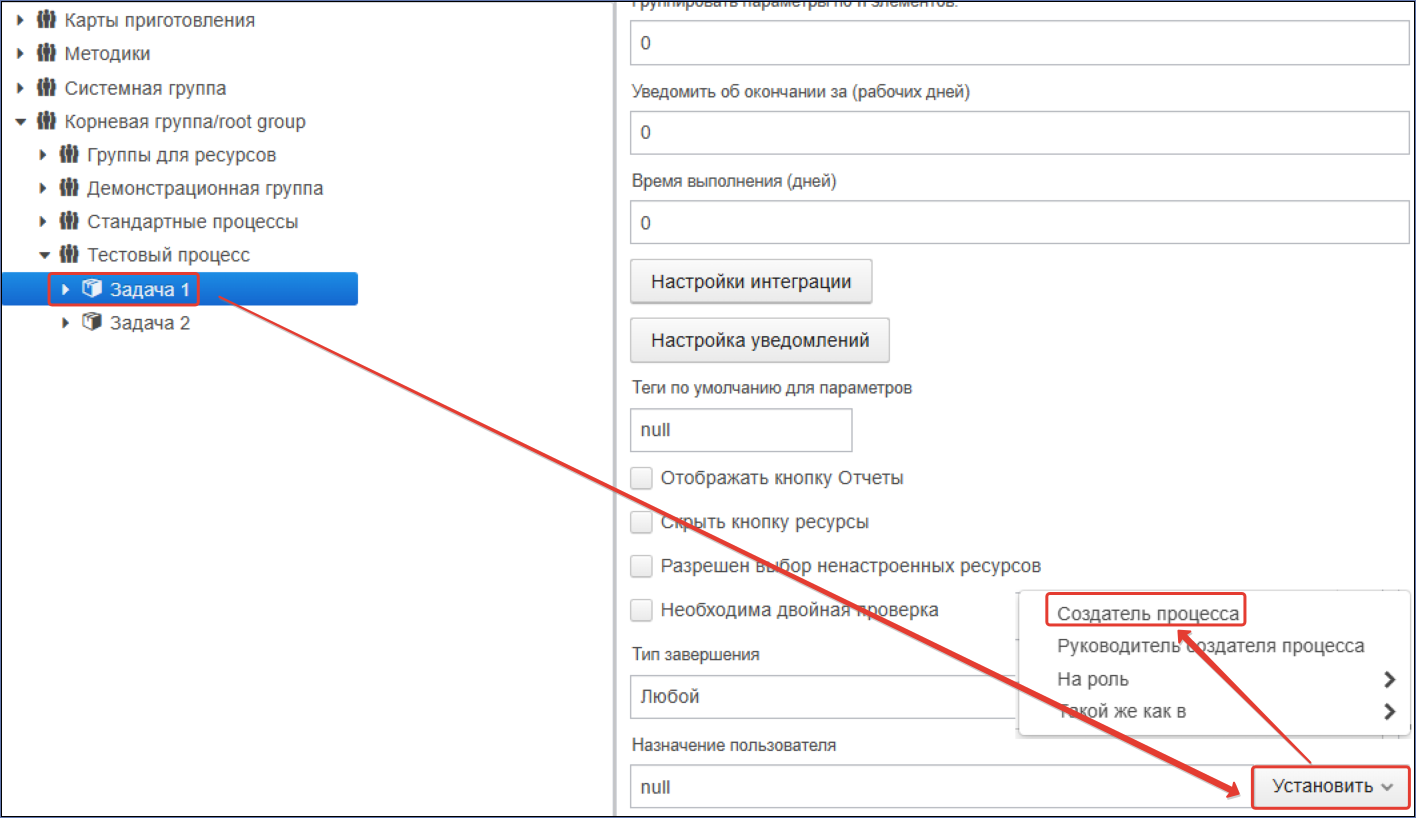

Настройте назначение исполнителя задачи
- Выберите первый добавленный элемент.
- В области конфигурации найдите поле "Назначение пользователя", выберите "Создатель процесса"
- Сохраните внесенные изменения, нажмите кнопку "Сохранить"
Аналогичным образом настройте второй добавленный элмент.

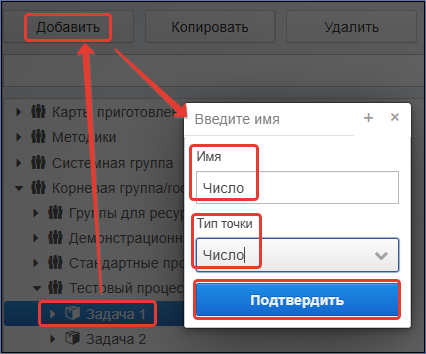

Добавление параметров в элемент процесса
- Выберите первый добавленный элемент.
- Нажмите кнопку "Добавить".
- Заполните поля формы "Введите имя".
- Имя - введите имя параметра, например "Число" .
- Тип точки - укажите "Число".
- Подтвердить - сохранить результат.

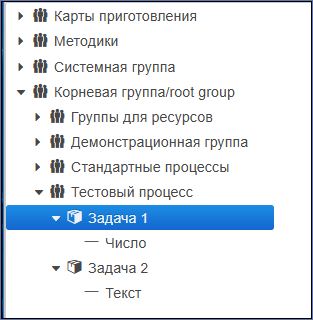

Аналогичным образом добавьте тип точки "Текст" во второй элемент процесса.

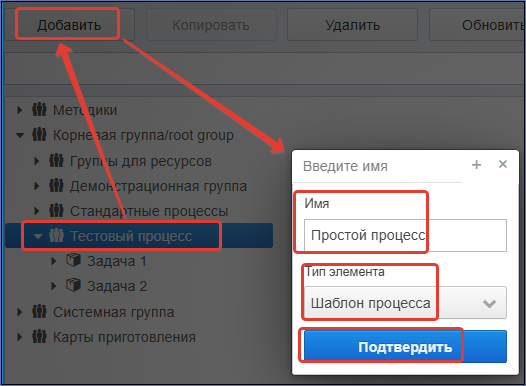

Добавление шаблона процесса
Добавим шаблон процесса и настроим его.
- Выберите группу, в которую ранее добавляли элементы процесса
- Нажмите "Добавить".
- Заполните поля формы.
- Имя - название шаблона процесса "Простой процесс".
- Тип элемента - укажите "Элемент процесса".
- Подтвердить - сохранить результат.
Настройка шаблона процесса

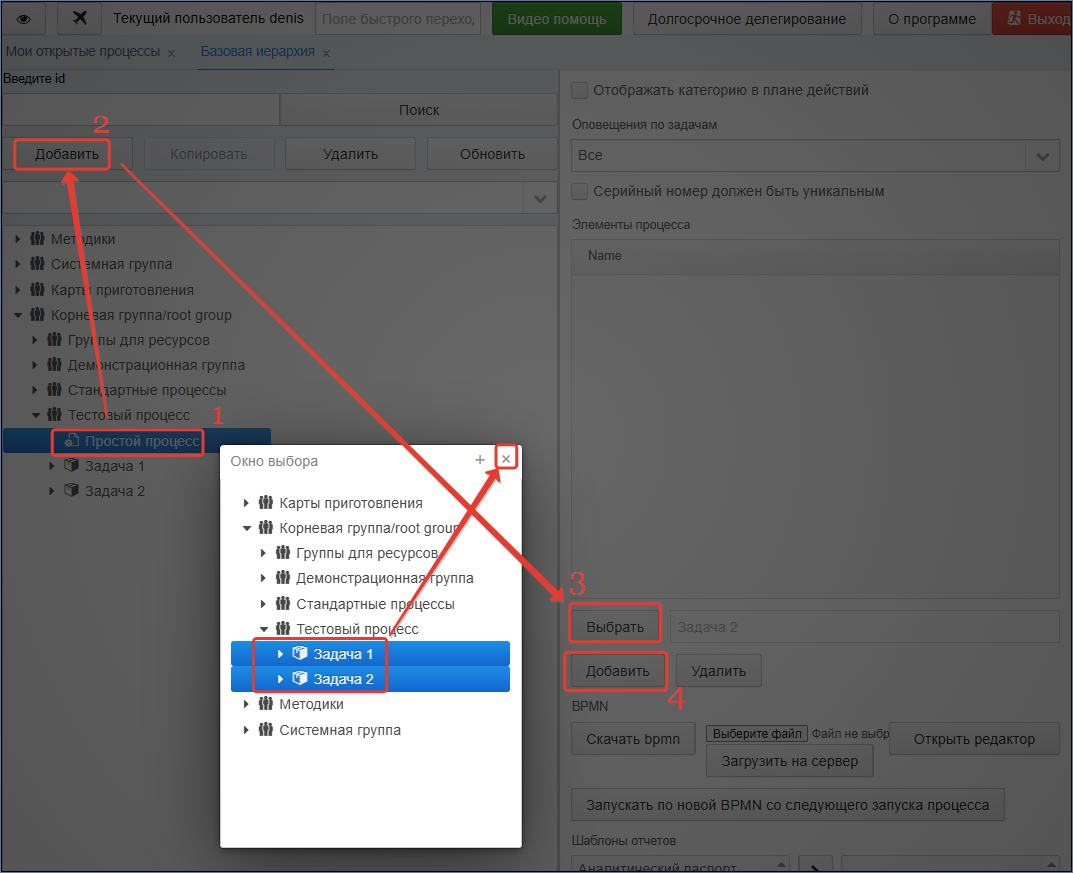

- Выберите добавленный шаблон процесса.
- В области конфигурации найдите поле "Элементы процесса".
- Нажмите "Выбрать".
- В открывшемся окне "Окно выбора" найдите группу, куда были добавлены элменты процесса и раскройте ее.
- Выберите добавленные элементы процесса (для множественного выбора зажмите Ctrl и выделите оба элемента).
- Закройте окно выбора.
- Нажмите кнопку "Добавить".

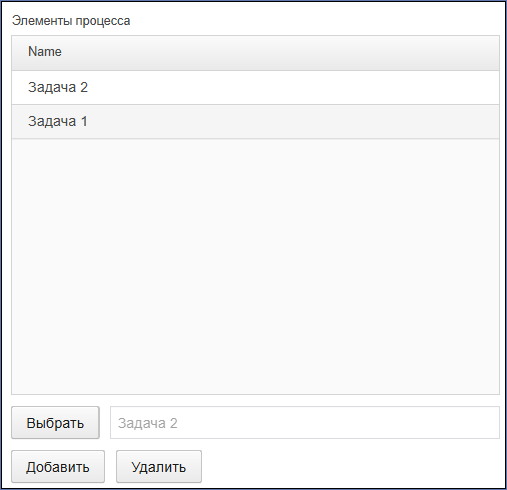

Выбранные элементы отобразятся в поле "Элемента процесса".
Настройка диаграммы процесса
Настроим диаграмму процесса, выставим порядок выполнения задач.

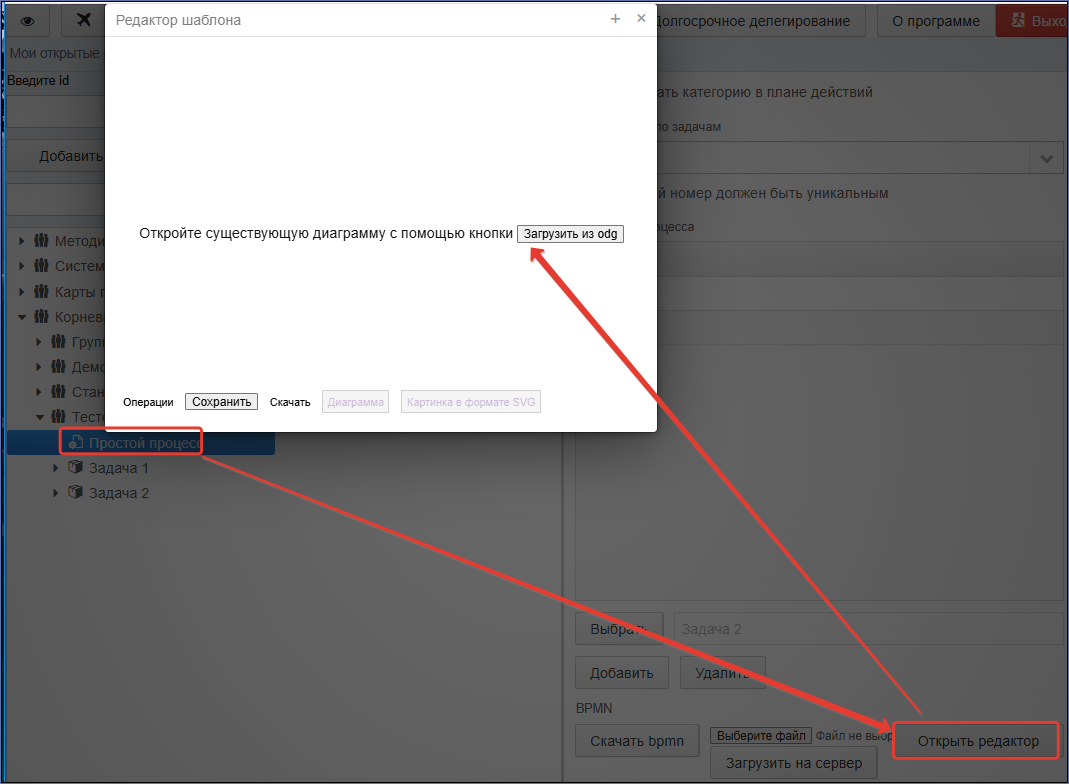

- В базовой иерархии выберите добавленный ранее шаблон процесса.
- В области конфигурации найдите кнопку "Открыть редактор" и нажмите ее.
- Отобразится окно "Редактор шаблона"
- Нажмите "Загрузить из odg"

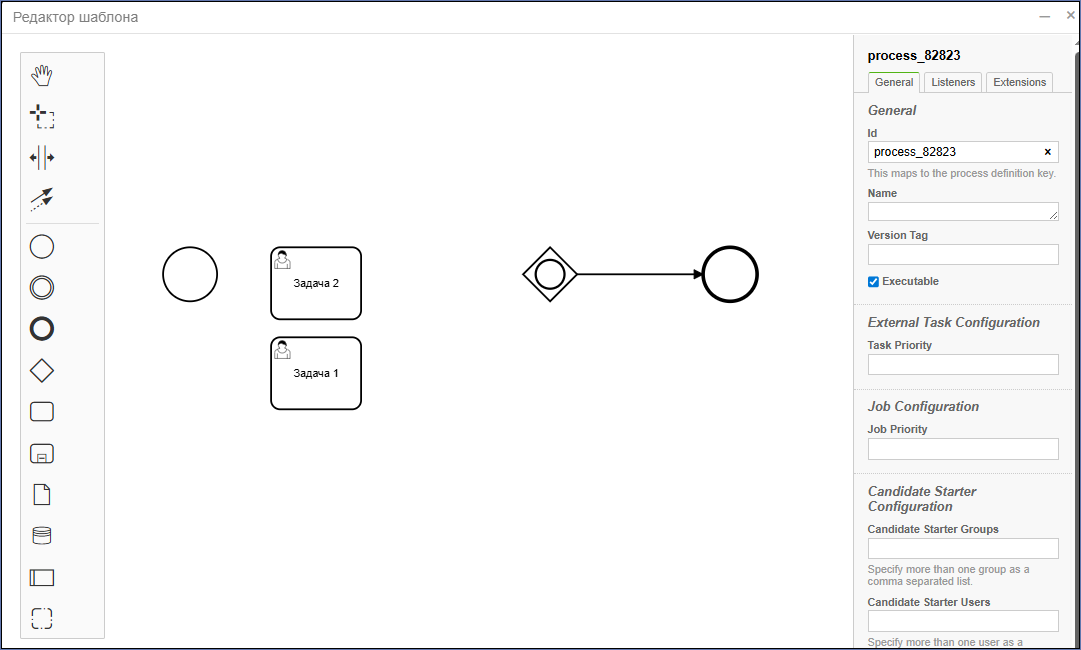

Отобразится ненастроенная диаграмма.

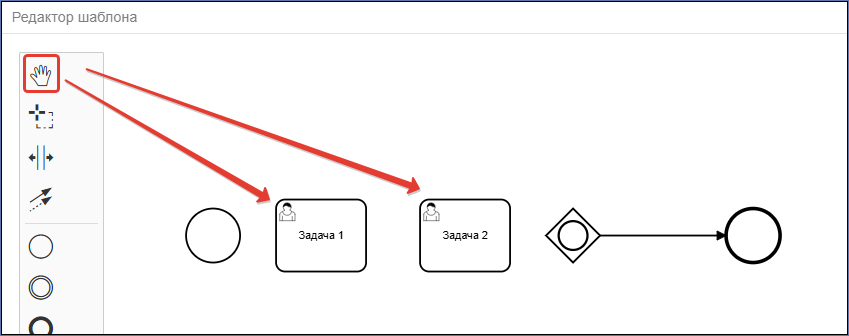

Расставьте задачи в правильном порядке.
- Выберите на панели инструментов "Рука"
- Переместите задачи друг за другом

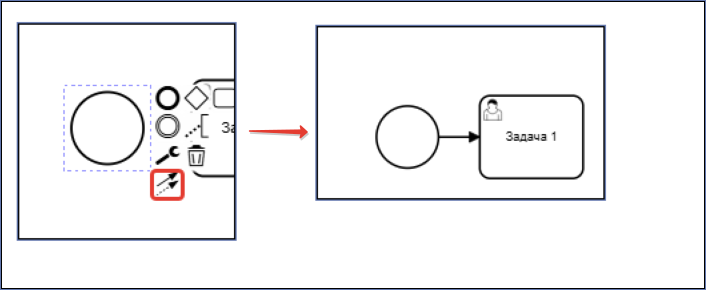

- Далее нажмите на первый элемент диаграммы.
- Отобразится набор инструментов элемента.
- Выберите "Стрелку".
- Соедините первый элемент процесса со вторым.
Удалите элемент "Inclusive Gateway".
- Выберите элемент
- В наборе его инструментов нажмите иконку "Корзина"
Соедините все оставшиеся элементы

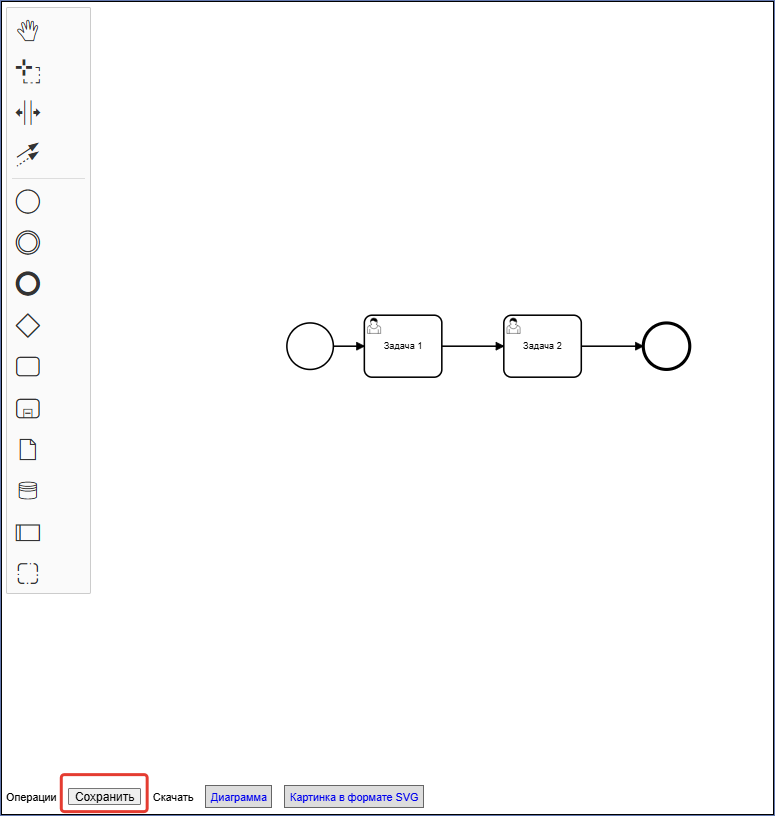

Сохраните диаграмму.

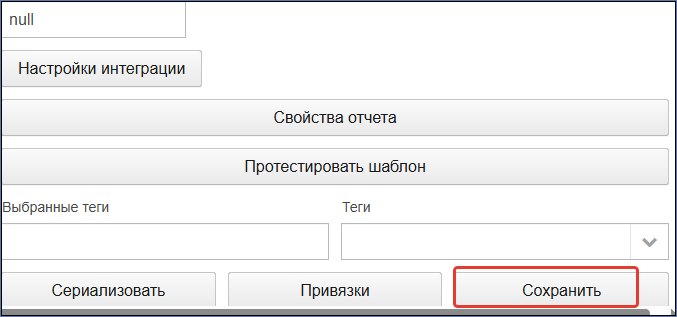

Сохраните шаблон процесса, нажмите кнопку "Сохранить".
Проверка созданного процесса

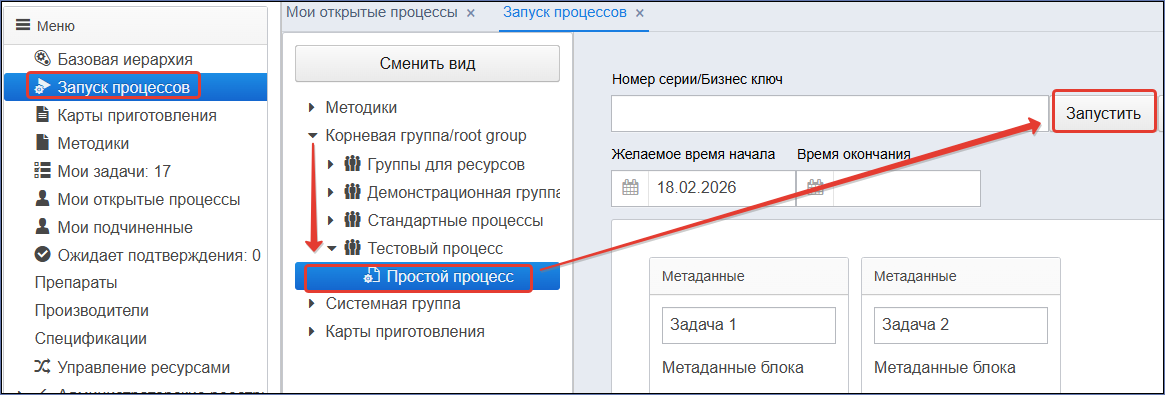

Нажмите пункт меню "Запуск процессов"
Перейдите в пункт меню "Мои задачи".
- Найдите шаблон процесса и раскройте его.
- Выберите процесс.

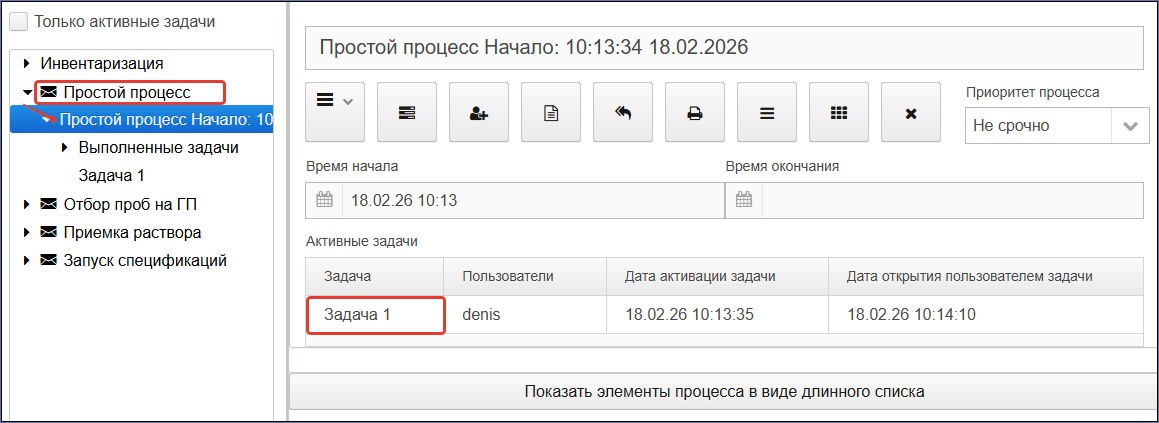

- Отобразится панель управления процессом.
- Первая задача активна и назначена на исполнителя

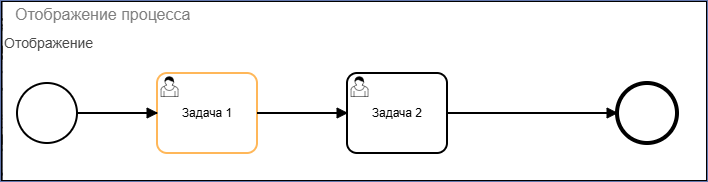

Также можно посмотреть на состояние диаграммы процесса.

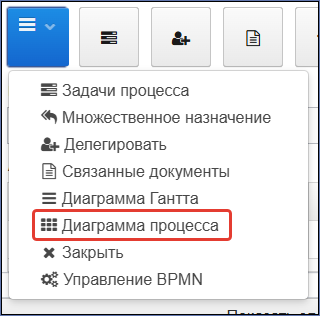

- Нажмите на панели управления процессом первую кнопку.
- Из выпадающего меню выберите "Диаграмма процесса".
- Активная задача подсвечена оранжевым цветом в окне "Отображение процесса".
- Выполните все задачи процесса.
- По завершению задач процесс закроется.
Теги используемые в коде приложения
Список системных тегов для установки ресурса
Тег для добавления кастомной этикетки. Добавляется в самом начале "clear_all_lines"
| Имя | тег для этикетки | Пример готовой строки для этикетки | Данные предзаполняют поля задачи "Карточка ресурса" | Данные предзаполняют поля задачи "Карточка ресурса" | Данные предзаполняют поля задачи "Карточка ресурса" | Данные предзаполняют поля задачи "Карточка ресурса" |
| надтип "Исходный материал" | надтип "Приготовленный материал" | надтип "Готовая питательная среда" | надтип "Оборудование" | |||
| Системные теги | Системные теги | Системные теги | Системные теги | |||
| Вин номер | <{internalIdentifier}> | "Вин номер: " + <{internalIdentifier}> | ||||
| Годен до | <{actualityDate}> | "Годен до: " + <{actualityDate}> | Да, тип точки "Только дата" | Да, тип точки "Только дата" | Да, тип точки "Только дата" | Да, тип точки "Только дата" |
| Дата квалификации | <{lastQualificationDate}> | "Дата квалификации: " + <{lastQualificationDate}> | ||||
| Дата установки единицы ресурса(приемки) | <{installationDate}> | "Дата установки единицы ресурса(приемки): " + <{installationDate}> | Да, тип точик "Дата" | Да, тип точик "Дата" | Да, тип точик "Дата" | Да, тип точик "Дата" |
| Дата утилизации | <{removalDate}> | "Дата утилизации: " + <{removalDate}> | ||||
| Добавил \ Ответственный \ Пользоваетль | используется пользователь добавивший установку (запустивший процесс), тег<{processCreator}> | "Добавил: " + <{processCreator}> | Да, тип точик "Текст" | Да, тип точки "Текст" | Да, тип точки "Текст" | Да, тип точки "Текст" |
| Единицы измерения | <{dimensions}> | "Единицы измерения: " + <{dimensions}> | Да, тип точки "Текст" | Да, тип точки "Текст" | Да, тип точки "Текст" / Ед. выбор по совпадению | |
| Заметки | <{notes}> | "Заметки: " + <{notes}> | ||||
| Количество активного вещества | <{activeMaterial}> | "Количество активного вещества: " + <{activeMaterial}> | ||||
| Место хранения | <{resourceStoragePosition}> | "Место хранения: " + <{resourceStoragePosition}> | Да, тип точки "Текст" | Да, тип точки "Текст" | Да, тип точки "Текст" | Да, тип точки "Текст" |
| Наименование типа ресурса | <{reourseType}> | "Тип ресурса: " + <{reourseType}> | ||||
| Название установки ресурса | <{nameOfResource}> | "Название установки ресурса: " + <{nameOfResource}> | Да, тип точки "Текст" | Да, тип точки "Текст" | Да, тип точки "Текст" | Да, тип точки "Текст" |
| Порт для связи с конвертером | <{hardwareAddress}> | - | ||||
| Конвертер для связи с оборудованием | <{hardwareConverterName}> | - | ||||
| Производитель | <{developer}> | "Производитель: " + <{developer}> | ||||
| Серийный номер | <{serialNumber}> | "Серийный номер: " + <{serialNumber}> | ||||
| Содержание влаги | <{waterComponent}> | "Содержание влаги: " + <{waterComponent}> | ||||
| Текущее количество | <{currentValue}> | "Текущее количество: " + <{currentValue}> | Да, тип точки "Текст" | Да, тип точки "Текст" | Да, тип точки "Текст" | |
| Место хранения | место хранения берется из типа ресурса <{resourceStorageType}> | "Место хранения: "+<{resourceStorageType}> | ||||
| Условия хранения | условия хранения берутся из типа ресурса <{storageCondition}> | - | Да, тип точки "Текст" | Да, тип точки "Текст" | Да, тип точки "Текст" | Да, тип точки "Текст" |
| Инструкция | Берется из типа ресурса <{instructionsText}> | - | Да, тип точки "Текст" | Да, тип точки "Текст" | Да, тип точки "Текст" | Да, тип точки "Текст" |
| Чистота | <{purity}> | "Чистота: " + <{purity}> | ||||
| Доступен к использованию | <{enabled}> | |||||
| Тип ресурса | <{resourceType}> | - | ||||
| Уникальный идентификатор установки ID | берется из таблицы установки ресурса <{installation_id}> | - | Да, тип точки "Текст" | Да, тип точки "Текст" | Да, тип точки "Текст" | Да, тип точки "Текст" |
